- 江蘇巨貿(mào)新材料科技有限公司
- 聯(lián)系人：郭總
- 手機：13861192895
- 地址：江蘇省常州市新北區(qū)漢江路392號
- 13861192895
-
JM-RA瀝青長效熱再生技術(shù)是我公司自主研發(fā)的新一代瀝青再生技術(shù)，該技術(shù)具有經(jīng)濟效益好、舊料摻量高、再生路面壽命延長等優(yōu)勢，該技術(shù)廣泛應用于高速公路及各等級公路、市政道路、機場道面等路面養(yǎng)護維修工程中。該技術(shù)成果產(chǎn)品獲多項國家發(fā)明專利。
一、JM-RA再生機理與效果

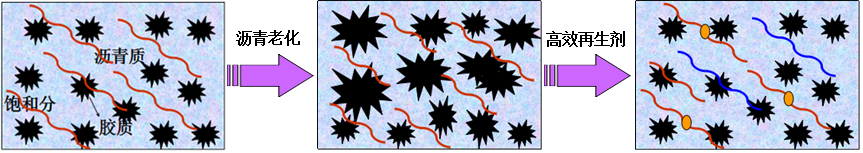

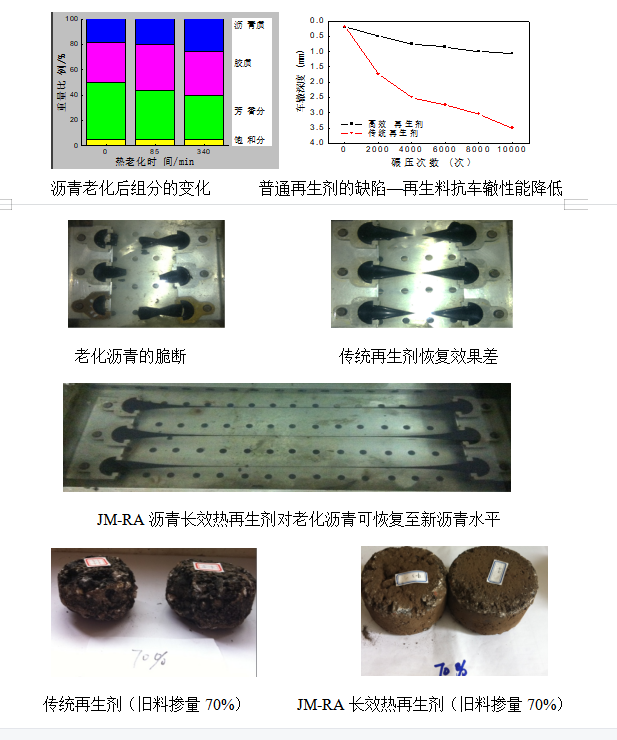

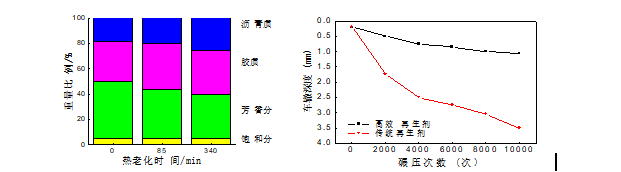

道路經(jīng)多年服役表現(xiàn)為瀝青老化、路用性能下降。瀝青老化在微觀上表現(xiàn)為芳香分、飽和分減少，瀝青質(zhì)和膠質(zhì)由小顆粒聚集成大顆粒；在宏觀上表現(xiàn)為瀝青混合料的低溫抗裂性、抗水損害性以及疲勞性能均顯著降低。傳統(tǒng)再生劑的主要功能是補充輕質(zhì)油分，不能分散瀝青質(zhì)和膠質(zhì)，難以從根本上恢復瀝青性能，反而會降低混合料的高溫性能，且由于再生劑的閃點低，施工安全性難以保證。
JM-RA瀝青長效熱再生劑是無毒、耐寒、耐候，可恢復老化瀝青的性能，其主要是通過充分溶解和分散老化瀝青中的瀝青質(zhì)，調(diào)節(jié)老化瀝青各組分比例，從而提升老化瀝青的性能，并通過引入具有一定增強作用的特殊高分子物質(zhì)提高再生混合料的路用性能。與傳統(tǒng)再生劑相比，JM-RA瀝青長效熱再生劑通過斷鏈連接技術(shù)，合成高分子材料以分散裂解老化瀝青中的瀝青質(zhì)，使再生瀝青混合料的高溫穩(wěn)定性、低溫抗裂性、抗水損害以及疲勞性能均得到顯著提高。
二、JM-RA的技術(shù)優(yōu)勢
u 施工安全性高：閃點大于220℃，確保施工安全。
u 耐老化性能強：薄膜烘箱試驗前后粘度比≤1.65，薄膜烘箱試驗前后質(zhì)量變化≤1.05%，優(yōu)于規(guī)范要求。
u 再生瀝青延度大幅度提高：在再生劑最佳摻量下，使老化瀝青的針入度和軟化點恢復至新瀝青水平的同時，老化瀝青15℃延度可恢復至80cm以上；5℃延度可恢復至30cm以上，瀝青延展性恢復效果明顯。
u 顯著提升再生混合料路用性能：JM-RA瀝青長效熱再生劑可提高其動穩(wěn)定度40%以上；同時水穩(wěn)性能性能凍融劈裂強度比＞90%，低溫彎曲應變＞2800εμ，有效地解決了傳統(tǒng)再生劑抗水損壞、抗車轍性能差的缺陷。
u 實現(xiàn)舊料的大比例再生利用：對于廠拌熱再生，可使舊料的摻量從一般的15%提升至45%及以上；對于就地熱再生工程，應用于高速公路的上面層，實現(xiàn)舊料的長效熱再生。
u 再生混合料性能優(yōu)于國外同類產(chǎn)品：同等舊料摻量下，JM-RA瀝青長效熱再生劑制備的再生瀝青混合料路用性能明顯優(yōu)于高外同類產(chǎn)品，在國內(nèi)外瀝青再生劑產(chǎn)品中性能優(yōu)異，性價比高。
JM-RA瀝青長效熱再生劑與國外優(yōu)質(zhì)再生劑的性能比較
項目 | 性能指標 | JM-RA瀝青長效熱再生劑 |
JM-RA 長效熱再生劑 | 90℃粘度，cP | 3500~4500 |
閃點，℃ | ≥220 | |
飽和分含量，% | ≤30 | |
芳香分含量，% | 實測 | |
薄膜烘箱試驗前后黏度比 | ≤1.65（優(yōu)于國家標準：3） | |
薄膜烘箱試驗前后質(zhì)量變化 | ≤1.05%（優(yōu)于國家標準：4%） | |
再生瀝青 （8%再生劑） | 25℃針入度/0.1mm | 56 （老化瀝青：31） |
軟化點/℃ | 50 （老化瀝青：78） | |
5℃延度/cm | 31.3 （老化瀝青：4.8） | |
135℃運動粘度/Pas | 1.550 （老化瀝青：1.875） | |
彈性恢復/% | 94 （老化瀝青：15.3） | |
再生瀝青混合料 （50%舊料摻量） | 浸水飛散損失率/，% | ≤3%（優(yōu)于國家標準：20%） |
馬歇爾穩(wěn)定度，kN | ≥15（優(yōu)于國家標準：5.5） | |
動穩(wěn)定度/，次/mm | ≥3000（優(yōu)于國家標準：1000） | |
低溫彎拉應變，με | ＞2800（優(yōu)于國家標準：2000） | |
凍融劈裂強度比 | ＞90%（優(yōu)于國家標準：80%） |
JM-RA瀝青長效熱再生劑與國外優(yōu)質(zhì)再生劑的性能比較
試驗項目 | 舊料摻量 | JM-RA 瀝青長效熱再生劑 | 國外同類產(chǎn)品 | JM-RA 與國外產(chǎn)品對比 |
浸水飛散損失率/，% | 50% | 2.72 | 2.84 | 相當 |
馬歇爾穩(wěn)定度，kN | 50% | 20.8 | 15.3 | 提高35.9% |
動穩(wěn)定度/，次/mm | 50% | 7218 | 4529 | 提高59.4% |
低溫彎拉應變，με | 50% | 3468 | 2559 | 提高35.5% |
疲勞壽命，次 | 30% | 3850 | 1813 | 提高112.4% |
（0.5應力比） | 60% | 1857 | 1278 | 提高45.3% |
三、JM-RA典型工程應用
n 摻量：再生劑建議摻量為舊瀝青質(zhì)量的6%～12％，具體摻量應根據(jù)瀝青老化程度通過試驗確定。
n 保質(zhì)期：產(chǎn)品保質(zhì)期為2年，超過保質(zhì)期，必須重新檢測，合格后方可使用。
n 使用方法：再生劑使用時宜加熱到一定溫度(再生劑加熱至80～100℃)，就地熱再生施工時，可適當提高溫度(約20℃) 均勻地噴灑于RAP上。廠拌熱再生時先將舊料加熱至設定溫度，然后在舊料出料口位置將再生劑（再生劑加入具有加熱功能的儲罐里泵送）均勻噴灑在加熱后的舊料上，并將舊料與新料及新瀝青在拌缸內(nèi)拌和均勻。廠拌熱再生也可以將再生劑直接加入拌缸中，但摻量需要適當增加1%~2%。
n 注意事項：再生劑可與抗剝落劑或其它添加劑共同使用，建議先進行試驗研究。
n 包裝儲存：200kg鐵桶裝，或者根據(jù)客戶要求進行包裝；產(chǎn)品應儲藏在干燥、陰涼的地方，應密封存放，嚴禁接觸水。
近幾年，JM-RA長效熱再生技術(shù)累計推廣應用800余公里，其中高速公路近500公里。
四、配套技術(shù)服務
n 以用戶為本，提供滿足用戶需求的穩(wěn)定、優(yōu)質(zhì)的產(chǎn)品；
n 提供舊瀝青混合料性能評價服務，評價舊路老化程度；
n 提供施工現(xiàn)場技術(shù)支持，解決生產(chǎn)中遇到的技術(shù)難題；
n 提供施工后跟蹤服務，對路面再生效果進行跟蹤評價。
青長效熱再生技術(shù)是我公司自主研發(fā)的新一代瀝青再生技術(shù)，該技術(shù)具有經(jīng)濟效益好、舊料摻量高、再生路面壽命延長等優(yōu)勢，該技術(shù)廣泛應用于高速公路及各等級公路、市政道路、機場道面等路面養(yǎng)護維修工程中。該技術(shù)成果產(chǎn)品獲多項國家發(fā)明專利。
